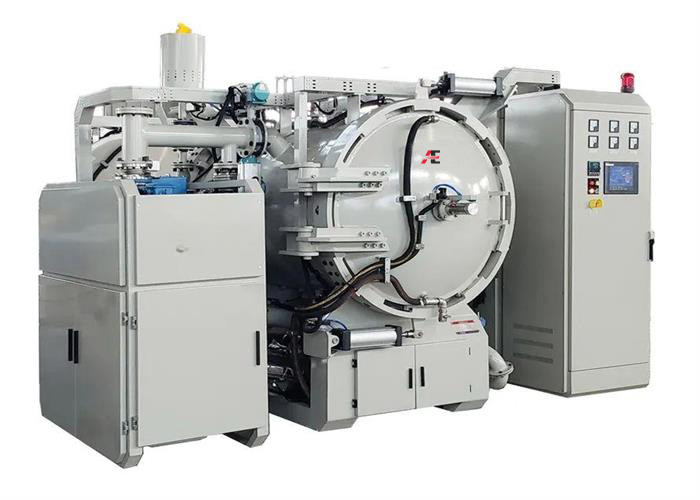

کوره ی یکپارچه ای برای سینتر کردن خلاء و از چربی پاک کردن
کوره تخلیه و سینتر کردن با خلاء (SiC/Si3N4/AlN) ، کوره صنعتی برای پاکسازی و سینتر کردن
مناسب برای تخلیه چربی کاربید سیمان، آلیاژ با تراکم بالا، محصولات فولاد ضد زنگ، آلیاژ با دمای بالا، مواد مغناطیسی، محصولات پودر سرامیکی، کاربید و غیره
ویژگی های محصول
1. بدن کوره یک ساختار ژاکت خنک شده با آب یک اتاق افقی است و درب کوره یک ساختار ژاکت خنک شده با آب ساندویچ را اتخاذ می کند. لایه بیرونی صفحه فولاد معمولی است ،و لایه داخلی از فولاد ضد زنگ است.. فلنج ها در هر دو سر به ترتیب به سیلندر و ساندویچ پوشش کوره جوش داده می شوند. ساختار کلیمپ دستی دو درب برای بارگذاری و تخلیه آسان پذیرفته شده است.
2به منظور بهبود درجه کنترل اتوماسیون، دریچه های اصلی در هر خط لوله سیستم خلاء این کوره دریچه های پنوماتیک هستند که کار آنها بدیهی و راحت است.
3این سیستم مجهز به دو روتور شیشه ای جریان سنج برای تنظیم سرعت جریان گاز پر شده در کوره به ترتیب.
4یک فشار سنج الکتریکی بر روی بدن کوره نصب شده است تا فشار را در کوره کنترل کند.می تواند به طور خودکار فشار را آزاد کند تا عملکرد ایمن سیستم را تضمین کند..
5در طول مرحله تخلیه چربی، مقدار کمی گاز می تواند به طور مناسب با توجه به محتوای چربی محصول برای دستیابی به تخلیه چربی جریان هوا تکمیل شود.
6دستگاه خنک کننده سریع شامل یک موتور، یک رولر فن، یک رادیاتور داخلی و یک درب تهویه بر روی صفحه عایق گرما است.کوره پر از گاز بی اثر Ar به سرعت قطعه کار خنک.
|
شماره مدل |
UNDSJL-30×30×60 |
UNDSJL-40×40×100 |
UNDSJL-50×50×120 |
|
منبع برق نامی |
380 ولت،50 هرتز/60 هرتز |
380 ولت،50 هرتز/60 هرتز |
380 ولت،50 هرتز/60 هرتز |
|
ساختار کوره |
ژاکت خنک کننده آب یک اتاق افقی، ساختار قفل دستی دو درب |
ژاکت خنک کننده آب یک اتاق افقی، ساختار قفل دستی دو درب |
ژاکت خنک کننده آب یک اتاق افقی، ساختار قفل دستی دو درب |
|
دمای نامینی کوره |
1550°C |
1550°C |
1550°C |
|
یکسانی دمای کوره |
±5°C |
±5°C |
±5°C |
|
درجه خلاء حد سرد کوره خالی |
2pa |
2pa |
2pa |
|
سرعت افزایش فشار |
1Pa/h |
1Pa/h |
1Pa/h |
|
ابعاد منطقه کاری (عرض)× ارتفاع × طول) |
300× 300 × 600 mm |
400× 400 × 1000 ((ملی متر) |
500× 500 × 1200 ((ملی متر) |
|
قدرت گرمایش |
حدود 75 کيلو وات |
حدود 90KW |
حدود 135 کيلو وات |
|
نرخ پاک کردن موم |
≥96% (عوامل تشکیل دهنده پارافین است، در شرایط غیرسربازی گاز بالاست منفی) |
≥96% (عوامل تشکیل دهنده پارافین است، در شرایط غیرسربازی گاز بالاست منفی) |
≥96% (عوامل تشکیل دهنده پارافین است، در شرایط غیرسربازی گاز بالاست منفی) |
|
حداکثر سرعت گرم کردن کوره خالی |
15°C/دقیقه |
15°C/دقیقه |
15°C/دقیقه |
|
محیط کار |
گاز خلاء یا گازی غیرفعال(Ar یا N2) |
گاز خلاء یا گازی غیرفعال(Ar یا N2) |
گاز خلاء یا گازی غیرفعال(Ar یا N2) |
|
فشار گاز خنک کننده |
فشار مطلق ≤0.15MPa |
فشار مطلق ≤0.15MPa |
فشار مطلق ≤0.15MPa |
|
فشار اسمی آب خنک کننده |
0.1~0.2M Pa |
0.1~0.2M Pa |
0.1~0.2M Pa |
|
دمای آب |
≤28°C |
≤28°C |
≤28°C |
|
وزن نامبرده |
150 کیلوگرم |
۳۰۰ کیلوگرم |
۵۰۰ کیلوگرم |
